Servoregelaars voor PCB-montage
Servoregelaars voor PCB-montage: compacte krachtpatsers voor integratie op printplaten
In moderne automatiserings- en robotica-oplossingen staat systeemintegratie centraal. Servoregelaars voor PCB-montage (of plug-in) servoregelaars spelen hierin een sleutelrol. Waar traditionele servoregelaars voor paneelmontage vaak in metalen behuizingen worden geplaatst binnen elektrische schakelkasten — wat aanzienlijk veel ruimte inneemt — bieden deze servoregelaars een uiterst compacte oplossing. Ze worden direct op de printplaat (PCB) geplaatst, waardoor de noodzaak voor externe behuizing, kabels en connectoren vervalt.
Ruimtewinst en ontwerpvrijheid
Doordat deze plug-in-regelaars nauwelijks extra volume innemen, blijft er meer ruimte over voor andere componenten of subsystemen. Dit biedt engineers de mogelijkheid om machines compacter, lichter en functioneler te ontwerpen. Of juist om extra functionaliteit toe te voegen zonder concessies te doen aan het formaat. Dit maakt servoregelaars voor PCB-montage uitermate geschikt voor toepassingen waar ruimte en gewicht kritische factoren zijn, zoals in robotica, medische apparatuur of autonome systemen.
Naadloze integratie met de PCB
Plug-in-regelaars worden ontworpen zonder traditionele connectoren. Ze worden direct in de machine- of systeemprintplaat gestoken of gesoldeerd. Er zijn twee gangbare montagemethoden:

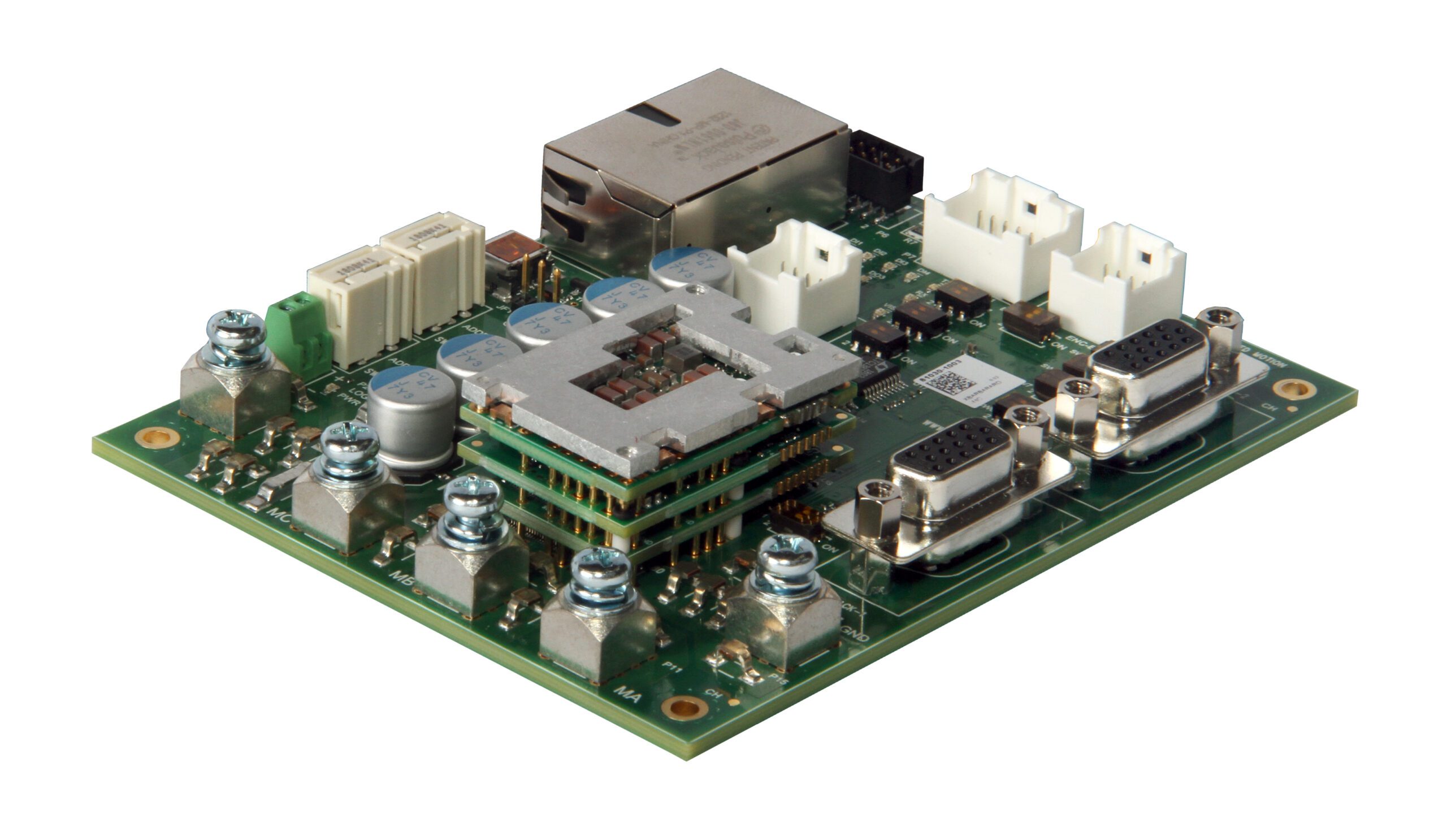

Met headers en sockets voor snelle installatie en vervanging (bijvoorbeeld bij AZ- en DZ-series).

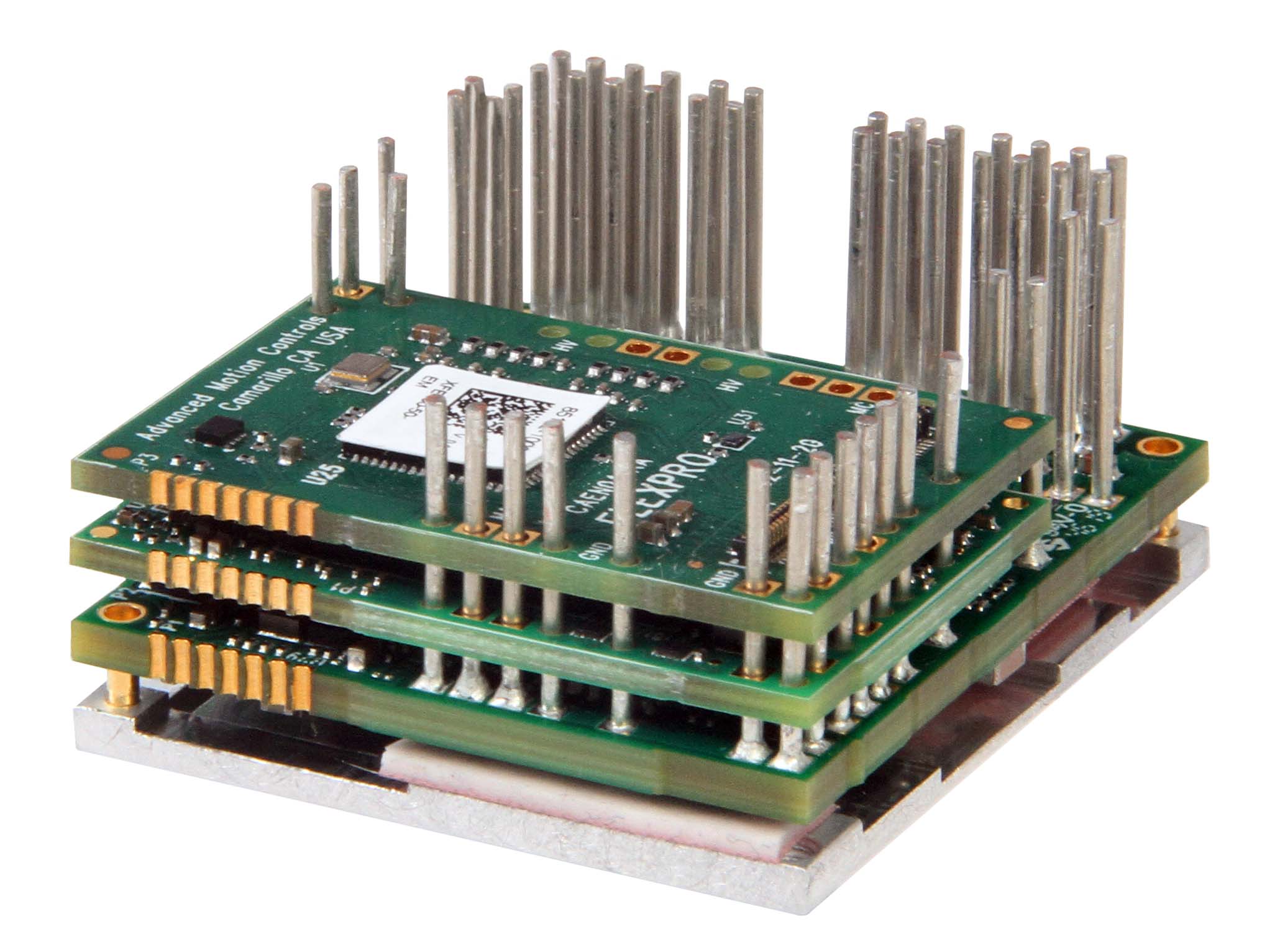

Direct gesoldeerd op de PCB voor maximale compactheid en betrouwbaarheid (zoals bij de FE-serie).
Deze vormfactor maakt plug-in drives niet alleen compacter, maar ook aanzienlijk kostenefficiënter in vergelijking met traditionele servo-aandrijvingen.
Hoge vermogensdichtheid
Een belangrijk voordeel van servoregelaars voor PCB-montage is hun uitzonderlijk hoge vermogensdichtheid: de verhouding tussen het afgegeven vermogen en het fysiek ingenomen volume. Dankzij verbeterde vermogenselektronica kunnen deze regelaars meer vermogen leveren met minder warmteontwikkeling. Dit verhoogt de efficiëntie en maakt actief of passief koelen eenvoudiger. Bovendien besparen plug-in verbindingen extra ruimte ten opzichte van conventionele connectoren, wat bijdraagt aan een nog hoger prestatieniveau binnen hetzelfde formaat.
Voor engineers die streven naar maximale integratie, miniaturisatie en efficiëntie, bieden servoregelaars voor PCB-montage een robuuste oplossing. Ze combineren hoge vermogensdichtheid met lage kosten en een minimale footprint — ideaal voor de volgende generatie slimme, compacte machines.
